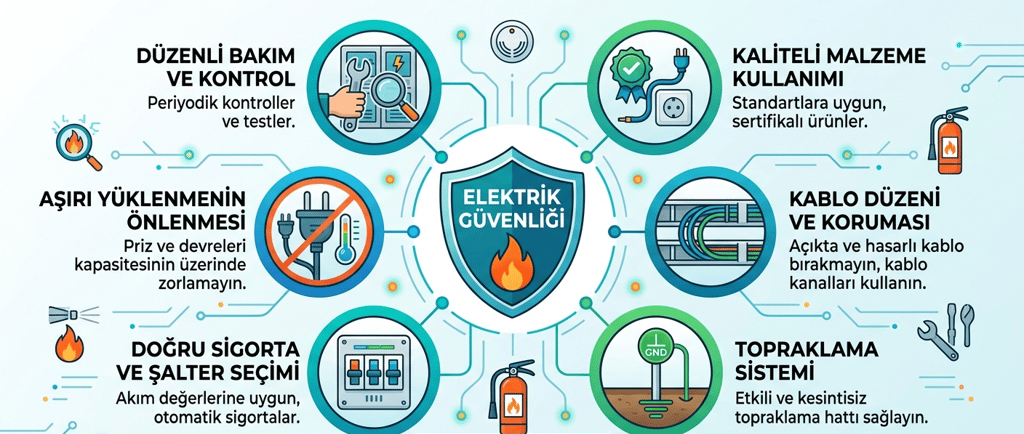

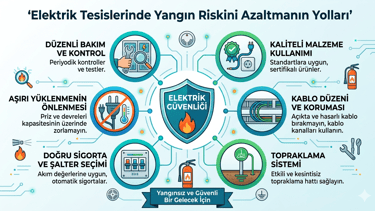

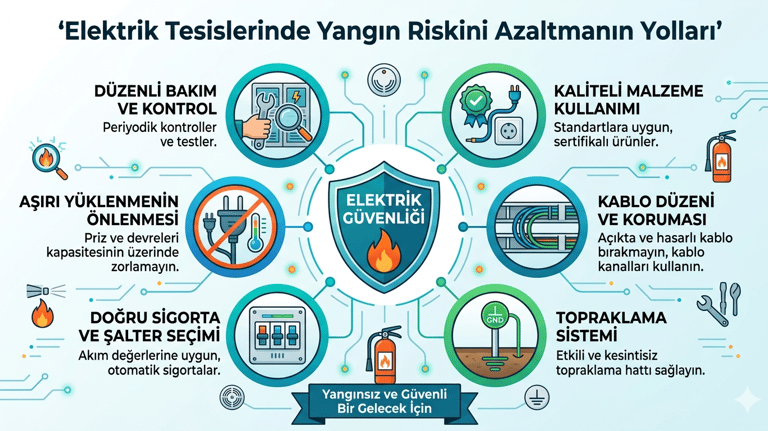

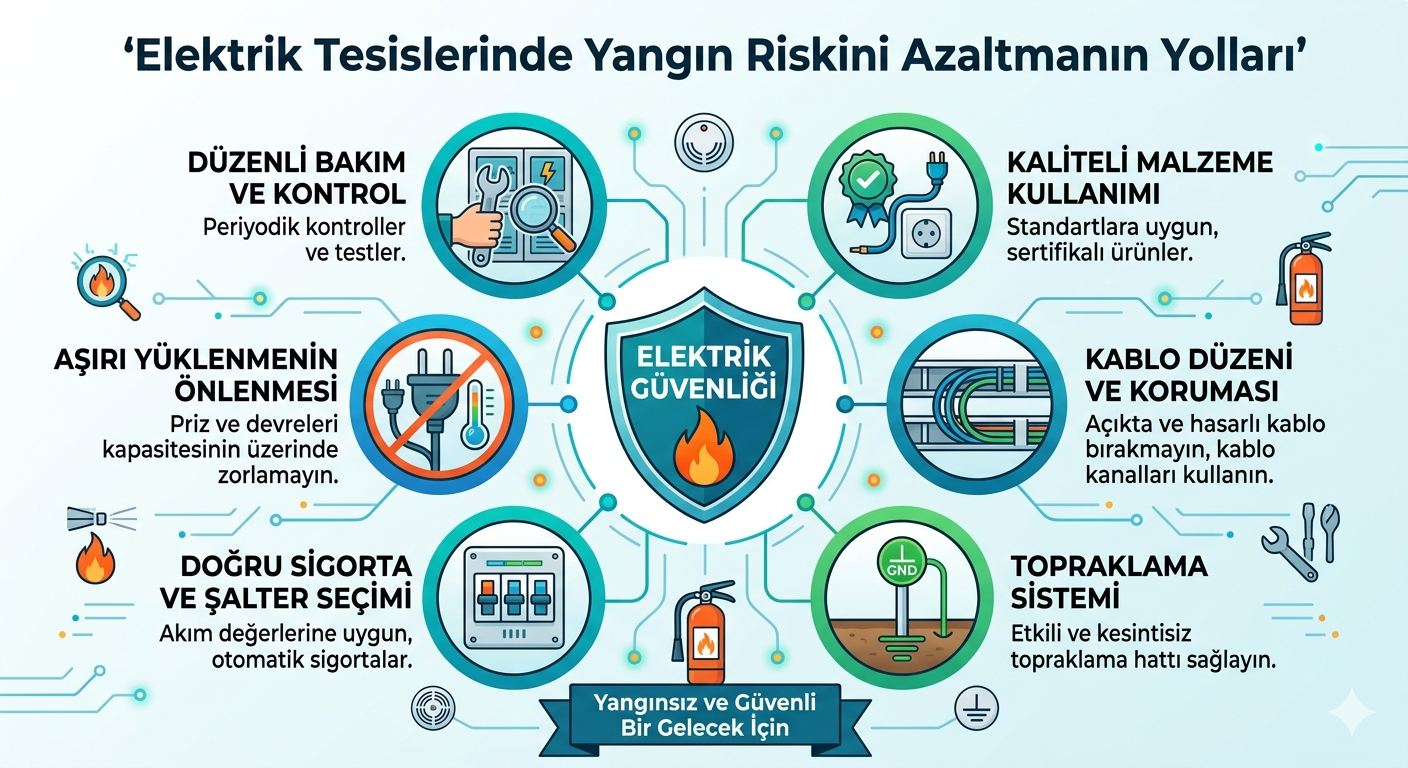

Elektrik Tesislerinde Yangın Riskini Azaltmanın Yolları

Elektrik kaynaklı yangınların önlenmesi için alınması gereken teknik önlemler.

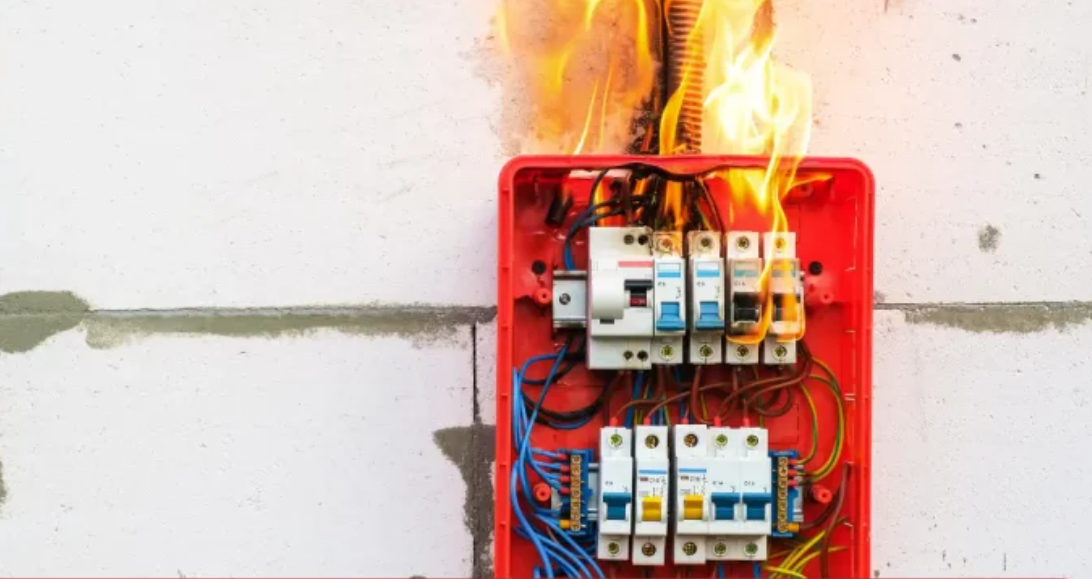

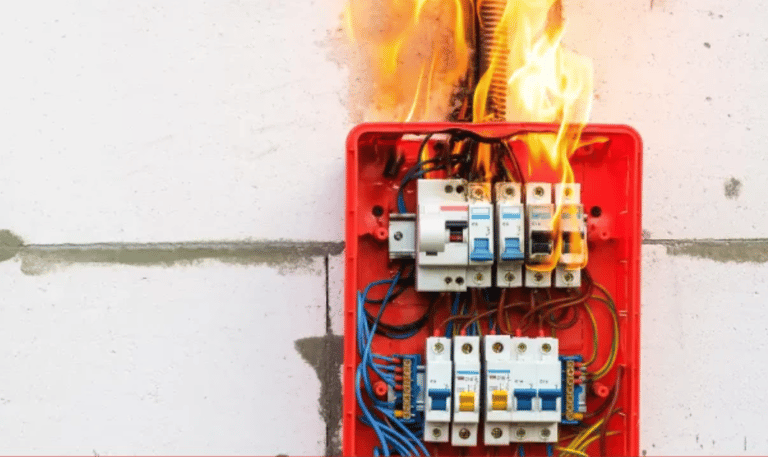

Elektrik kaynaklı yangınlar; düşük kaliteli malzeme kullanımı, hatalı projelendirme, yetersiz koruma sistemleri ve bakım eksiklikleri gibi birçok teknik sebepten kaynaklanmaktadır. Bu tür yangınların büyük bir kısmı, doğru mühendislik yaklaşımı ve periyodik kontroller ile önlenebilir.

Bu yazıda, elektrik tesislerinde yangın riskini azaltmaya yönelik temel mühendislik prensipleri ve uygulama yöntemleri ele alınmaktadır.

1. Yük Analizi ve Doğru İletken Kesiti Seçimi

Elektrik tesislerinde yangın riskinin en temel sebeplerinden biri, iletkenlerin taşıyabileceğinden fazla akıma maruz kalmasıdır.

İletken kesiti belirlenirken yalnızca nominal yük değil;

  • Sürekli çalışma akımı

  • Eş zamanlılık (diversity factor)

  • Ortam sıcaklığı

  • Döşeme şekli (kanal, tava, gömme vb.)

  • Demetleme (grouping effect)

gibi parametreler dikkate alınmalıdır.

TS HD 60364 standardına göre iletken akım taşıma kapasitesi bu faktörlere bağlı olarak düzeltilmelidir.

Yanlış kesit seçiminin sonucu:

  • İletken sıcaklığının artması

  • İzolasyonun termal olarak bozulması

  • Ark oluşumu ve yangın başlangıcı

2. Aşırı Akım ve Kısa Devre Koruma Koordinasyonu

Koruma elemanlarının sadece “var olması” yeterli değildir; doğru seçilmesi ve koordineli çalışması gerekir.

Dikkat edilmesi gerekenler:

  • Sigorta veya otomatik kesicinin açma eğrisi (B, C, D karakteristikleri)

  • Kısa devre kesme kapasitesi (Icu / Ics)

  • Seçicilik (selectivity)

  • Termik-manyetik ayarların uygunluğu

Yetersiz kesme kapasitesine sahip bir koruma elemanı, kısa devre durumunda açmayarak arkın devam etmesine ve yangına sebep olabilir.

3. Temas Direnci ve Bağlantı Noktalarının Kontrolü

Elektrik yangınlarının önemli bir kısmı, gevşek veya hatalı bağlantı noktalarından kaynaklanır.

Bağlantı noktalarında oluşan temas direnci:

P = I^2 * R

formülü gereği ciddi ısınmalara neden olur.

Kritik noktalar:

  • Klemens bağlantıları

  • Bara birleşim noktaları

  • Şalter ve sigorta terminalleri

  • Priz ve pano bağlantıları

Bu noktalar özellikle yük altında termal kamera ile kontrol edilmelidir.

4. Kaçak Akım ve Ark Hata Koruması

Standart kaçak akım röleleri (RCD), insan hayatını korumaya yönelik tasarlanmış olup yangın riskini de dolaylı olarak azaltır.

Ancak yangın açısından daha kritik olan:

🔸 Yangın koruma amaçlı RCD (300 mA)

  • İzolasyon bozulmalarını erken tespit eder

  • Sürekli küçük kaçakları algılar

🔸 Ark Hata Koruma Cihazları (AFDD)

  • Seri ve paralel arkları algılar

  • Özellikle priz devrelerinde ve ahşap yapılarda kritik öneme sahiptir

IEC 60364-4-42 standardı, belirli uygulamalarda bu cihazların kullanımını önermektedir.

5. İzolasyon Seviyesi ve Yaşlanma Etkileri

İzolasyon direnci zamanla düşer. Bunun başlıca nedenleri:

  • Termal yaşlanma

  • Nem ve kimyasal etkiler

  • Mekanik hasar

  • UV ve çevresel etkiler

Düşük izolasyon direnci, kaçak akımlara ve ark oluşumuna zemin hazırlar.

Ölçüm kriteri:

Genellikle:

  • 1 MΩ altı değerler riskli kabul edilir (tesis tipine göre değişir)

Periyodik izolasyon ölçümleri ile bu riskler önceden belirlenmelidir.

6. Topraklama ve Hata Akımı Yönetimi

Yetersiz topraklama, hata akımlarının güvenli şekilde uzaklaştırılamamasına neden olur.

Bu durum:

  • Kaçak akım cihazlarının çalışmaması

  • Gövde gerilimlerinin yükselmesi

  • Ark ve kıvılcım oluşumu

gibi riskler doğurur.

Kritik parametreler:

  • Topraklama direnci

  • Çevrim empedansı (Zs)

  • Eş potansiyel dengeleme

TS HD 60364’e göre koruma düzenlerinin doğru çalışabilmesi için bu değerlerin sınırlar içinde olması gerekir.

7. Termal Görüntüleme ile Kestirimci Bakım

Termal kamera kullanımı, yangın riskinin oluşmadan tespit edilmesini sağlar.

Tespit edilebilen problemler:

  • Aşırı yüklenen hatlar

  • Dengesiz faz yükleri

  • Gevşek bağlantılar

  • Arızalı ekipmanlar

Periyodik termal kontroller, özellikle pano ve ana dağıtım noktalarında kritik öneme sahiptir.

8. Aşırı Gerilim ve Yıldırım Etkileri

Ani gerilim yükselmeleri (transient overvoltage), izolasyon delinmesine ve ekipman hasarına yol açarak yangın riskini artırır.

Koruma yöntemi:

  • Tip 1 (B sınıfı) parafudr → Yıldırım darbesi

  • Tip 2 (C sınıfı) → Dağıtım seviyesinde koruma

  • Tip 3 (D sınıfı) → Hassas cihaz koruması

Koordineli parafudr sistemi kurulmadan tam koruma sağlanamaz.

9. Periyodik Kontrol ve Testlerin Önemi

Elektrik tesisleri statik sistemler değildir; zamanla performansları değişir.

Bu nedenle aşağıdaki testler düzenli yapılmalıdır:

  • İzolasyon direnci ölçümü

  • Süreklilik testi

  • Topraklama ölçümü

  • Çevrim empedansı testi

  • RCD testleri

  • Termal analiz

Bu kontroller, yangın oluşmadan önce risklerin tespit edilmesini sağlar.

Sonuç

Elektrik tesislerinde yangın riski, çoğunlukla tek bir sebepten değil; birden fazla mühendislik hatasının birleşiminden kaynaklanır. Bu nedenle çözüm de bütüncül bir yaklaşım gerektirir.

Doğru projelendirme, uygun koruma sistemleri, kaliteli malzeme kullanımı ve düzenli teknik kontroller ile bu risk büyük ölçüde ortadan kaldırılabilir.
