İç Tesisat ve Topraklama Periyodik Muayenesi Nasıl Yapılır? (2026 Güncel Rehber)

Elektrik tesisatlarında periyodik kontrol ve muayene süreçleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında artık çok daha net, denetlenebilir ve standart hale getirilmiş durumdadır.

Eylül 2025 itibarıyla yürürlüğe giren güncel kriterler ve standart formlar ile birlikte, sahada yapılan uygulamalar ciddi şekilde değişmiştir. Bu yazıda, elektrik iç tesisat ve topraklama periyodik muayenesinin nasıl yapılması gerektiğini, hangi ölçümlerin zorunlu olduğunu ve yeni sistemin getirdiği kritik yükümlülükleri detaylı şekilde ele alıyoruz.

1. Ölçüm Odaklı Yaklaşımdan Sistematik Doğrulama Sürecine Geçiş

Sahada yıllarca uygulanan en büyük hatalardan biri, periyodik kontrolü yalnızca topraklama direnci ölçümü ile sınırlı görmekti. Ancak güncel mevzuat ve yayımlanan kriter dokümanları bu yaklaşımı tamamen ortadan kaldırmıştır.

Artık bir elektrik tesisatı için uygunluk değerlendirmesi yapılabilmesi için:

• Gözle kontrol (visual inspection)

• Fonksiyon testleri

• Ölçüm ve doğrulama

• Hesaplamalar (koruma koordinasyonu, kısa devre analizi vb.)

bir bütün olarak ele alınmak zorundadır.

Özellikle önemli bir nokta:

Topraklama kontrolü tek başına bir uygunluk kararı vermez.

Nitekim yayımlanan kriterlerde açıkça belirtildiği gibi:

• Topraklama kontrol raporu, iç tesisat fonksiyon testleri ile birlikte değerlendirilmelidir

• Tek başına herhangi bir rapor ile tesis “uygun” kabul edilemez

Ayrıca:

• Kontroller pano bazlı yapılmalıdır

• Her pano ayrı değerlendirilmeli, grup panolarda ise sistematik kayıt tutulmalıdır

Bu yaklaşımın amacı:

• Lokal riskleri yakalamak

• Kağıt üzerinde “uygun” görünen ama sahada risk barındıran sistemleri ortaya çıkarmaktır

Kısacası artık süreç:

Ölçüm → Rapor değil,
Analiz → Doğrulama → Değerlendirme → Raporlama şeklindedir.

Yeni dönemin en kritik değişimlerinden biri, standart raporlama sistemine geçiştir.

Çalışma ve Sosyal Güvenlik Bakanlığı tarafından yayımlanan formlar:

• Sadece bir şablon değil

• Aynı zamanda denetim kriterlerinin kendisidir

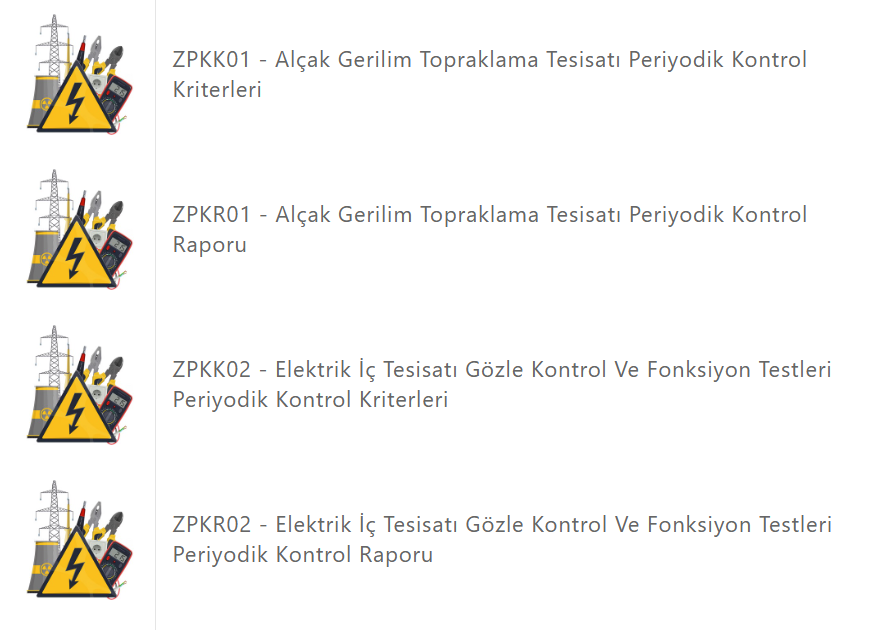

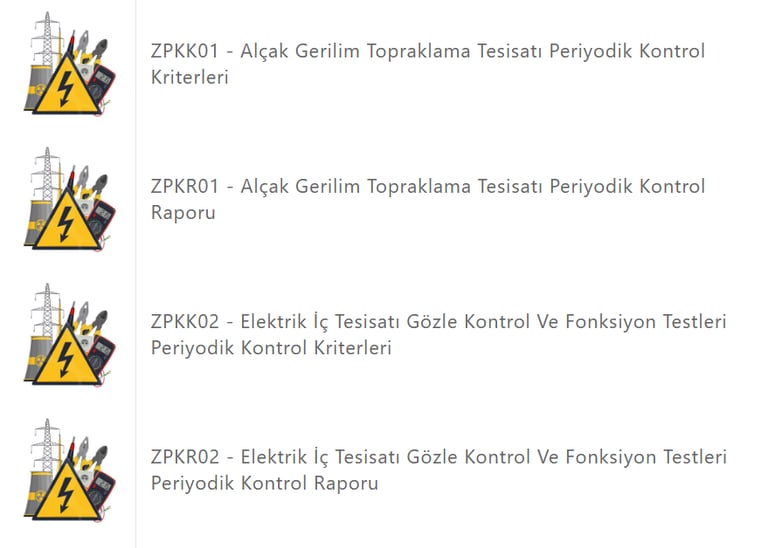

Kullanılması zorunlu ana formlar:

1. Alçak Gerilim Topraklama Tesisatı Periyodik Kontrol Raporu

2. Elektrik İç Tesisatı Gözle Kontrol ve Fonksiyon Testleri Raporu

2. Bakanlık Tarafından Yayınlanan Standart Formlar (Zorunlu Sistem)

https://isekipmanlari.csgb.gov.tr/dokumanlar.aspx

Yeni düzenlemeyle birlikte:

• Ölçümü yapan kişi EKİPNET sistemine kayıtlı olmalıdır

• İşveren ile yapılan sözleşmeler EKİPNET üzerinden yapılmalıdır

Usulsüz Raporlara Ciddi Yaptırımlar

Artık mevzuat sadece teknik değil, aynı zamanda ciddi yaptırımlar da içeriyor:

• Hatalı / eksik / usulsüz rapor düzenlenmesi durumunda
  → Ölçüm yapan kişinin EKİPNET kaydı dondurulabilir veya silinebilir

Bu nedenle:

• Ölçümlerin doğruluğu

• Hesapların mevzuata uygunluğu

• Raporların eksiksiz doldurulması kritik önem taşır.

3. EKİPNET Sistemi: Ölçüm Yapan Herkes Kayıtlı Olmalı

5. Topraklama Periyodik Muayenesinde Yapılan Kontroller

Topraklama periyodik muayenesi, elektrik tesislerinde dolaylı dokunmaya karşı korumanın etkinliğini doğrulayan en kritik süreçlerden biridir. Güncel mevzuata göre bu muayene yalnızca bir direnç ölçümü değil; tesisin tamamının arıza anındaki davranışını analiz eden, ölçüm ve hesap temelli bir mühendislik değerlendirmesidir.

Muayene süreci, sahaya gitmeden önce yapılan hazırlık ile başlar. Tesisin mevcut projelerinin varlığı, topraklama tipi (TT, TN, IT), tek hat şeması, önceki kontrol kayıtları ve varsa yapılan revizyonlar incelenir. Sahada ise ölçüm günü hava durumu, zemin nemi ve fiziksel koşullar kayıt altına alınır. Bu veriler özellikle topraklama direnci ölçümlerinin doğruluğu açısından önemlidir ve raporlarda belirtilmesi gerekir

Kontroller sırasında ölçüm noktaları sistematik şekilde belirlenir. Alçak gerilim tesislerinde 50V üzeri dokunma gerilimi riski bulunan tüm noktalar değerlendirmeye dahil edilir. Sadece pano seviyesinde değil; son tüketim noktalarına kadar inen bir ölçüm yaklaşımı benimsenir. Aynı zamanda enerji altındaki ekipmanlar ile bunların çevresinde bulunan metal aksamlar arasında eş potansiyel süreklilik kontrol edilir. Bu süreklilik, arıza anında dokunma geriliminin tehlikeli seviyelere çıkmasını engelleyen temel unsurlardan biridir

Koruma iletkenleri bu sürecin önemli bir parçasıdır. PE veya PEN iletkenlerinin kesitlerinin uygunluğu, bağlantı sürekliliği ve mekanik bütünlüğü kontrol edilir. Özellikle 63A altı devrelerde kesit uygunluğu tablolar üzerinden, daha büyük devrelerde ise hesaplama yoluyla doğrulanır. Kesit yetersizliği, arıza akımının taşınamaması ve koruma sisteminin çalışmaması gibi ciddi riskler oluşturur

Muayenenin en kritik aşamalarından biri, koruma elemanlarının (sigorta, otomatik sigorta, şalter vb.) gerçek çalışma şartlarının analiz edilmesidir. Bu kapsamda:

• Koruma elemanının anma akımı (In)

• Açma eğrisi (B, C, D tipi vb.)

• Açma akımı (Ia)

• Hesaplanan toprak kısa devre akımı (Ik)

belirlenir ve ölçülen empedans değerleri ile birlikte değerlendirilir. Örneğin, ölçülen çevrim empedansı değerine göre hesaplanan arıza akımı (Ik = 230V / Zx), koruma elemanının açma akımını sağlayacak seviyede değilse sistem güvenli kabul edilmez. Bu yaklaşım, sadece “ölçüm sonucu iyi çıktı” değerlendirmesinin neden yetersiz olduğunu açıkça ortaya koyar.

Topraklama ölçümleri farklı yöntemlerle gerçekleştirilebilir. Tesisin yapısına göre:

• Çevrim empedansı yöntemi

• Üç uçlu klasik topraklama ölçüm yöntemi

• Pens (klamp) yöntemi

kullanılır.

Kaçak akım koruma cihazları (RCD) da bu muayenenin ayrılmaz bir parçasıdır. RCD bulunan devrelerde:

• Açma akımı (IΔ)

• Açma süresi (TΔ)

ölçülerek cihazın doğru çalışıp çalışmadığı test edilir. Açma süresinin 200 ms’yi geçmemesi gerekir. Ayrıca belirli devrelerde 30 mA RCD kullanımı zorunludur ve bu durum kontrol edilerek raporda belirtilir

Fiziksel kontroller de en az ölçümler kadar önemlidir. Topraklama iletkenlerinde korozyon, kopukluk, gevşek bağlantılar, pano gövde bağlantıları ve eş potansiyel baraların durumu detaylı şekilde incelenir. Ayrıca sınıf II cihaz kullanılan yerlerde topraklama yapılmaması gerektiği, izolasyon trafosu kullanılan sistemlerde sekonder tarafın topraklanmaması gerektiği gibi özel durumlar da doğrulanır

Sonuç olarak topraklama periyodik muayenesi, yalnızca bir değerin ölçülmesi değil; arıza anında sistemin güvenli çalışıp çalışmayacağını doğrulayan kapsamlı bir mühendislik analizidir. Ölçüm, hesap ve saha gözlemleri birlikte değerlendirilmeden yapılan hiçbir işlem geçerli bir uygunluk değerlendirmesi olarak kabul edilmez.

6. Elektrik İç Tesisat Periyodik Kontrolleri

Elektrik iç tesisat periyodik kontrolleri, tesisin sadece mevcut durumunu değil, aynı zamanda tasarım uygunluğunu ve işletme güvenliğini değerlendiren çok yönlü bir denetim sürecidir. Bu kontroller, topraklama muayenesi ile birlikte ele alınmalı ve birbirini tamamlayan bir yapı içinde değerlendirilmelidir.

Kontroller sahada yapılan kapsamlı bir gözle inceleme ile başlar. Bu aşamada elektrik panolarının fiziksel durumu, koruma sınıfları, dış etkilere karşı dayanımı, pano içindeki ekipmanların yerleşimi, kablo düzeni ve mekanik koruma unsurları incelenir. Fazlara erişimin engellenmiş olması, pano kapaklarının uygun şekilde kapalı ve kilitli olması, uygun IP koruma sınıfının sağlanması gibi unsurlar doğrudan can güvenliği ile ilişkilidir. Ayrıca pano çevresinde yanıcı malzeme bulunup bulunmadığı, yangın riskine karşı önlemler ve uyarı işaretlerinin varlığı da kontrol edilir

İç tesisat kontrollerinde sadece fiziksel durum değil, aynı zamanda tasarım doğruluğu da değerlendirilir. Devrelerin tasarım akımı (Ib), kullanılan koruma elemanlarının anma akımı (In) ve iletkenlerin akım taşıma kapasitesi (Iz) arasındaki ilişki mutlaka kontrol edilir. Temel kriter:

Ib < In < Iz

şeklindedir. Bu şartın sağlanmaması durumunda sistem aşırı yüklenmeye açık hale gelir ve yangın riski oluşur

Kısa devre dayanımı da önemli bir kontrol konusudur. Panoda oluşabilecek maksimum kısa devre akımı (Ik) ile kullanılan şalterlerin kesme kapasitesi (Icu) karşılaştırılır. Eğer kısa devre akımı, şalterin kesme kapasitesinden büyükse sistem güvenli değildir ve ciddi bir ekipman hasarı riski söz konusudur

İletken kesitleri detaylı şekilde incelenir. Faz, nötr ve koruma iletkenlerinin kesitlerinin hem birbirleriyle hem de bağlı oldukları devrelerle uyumlu olması gerekir. Özellikle PEN iletken kullanılan sistemlerde kesit kuralları kritik önem taşır ve yönetmelik sınırlarının altına düşülmesi ciddi bir uygunsuzluk olarak değerlendirilir. Aynı şekilde potansiyel dengeleme iletkenlerinin kesitleri ve sürekliliği de kontrol edilerek eş potansiyel sistemin etkinliği doğrulanır

Fonksiyon testleri, iç tesisat kontrollerinin en önemli aşamalarından biridir. Bu kapsamda:

• Süreklilik testleri

• İzolasyon direnci ölçümleri (ilk doğrulamalarda)

• Çevrim empedansı ölçümleri

• RCD testleri

• Aşırı gerilim koruma cihazlarının kontrolü

gerçekleştirilir. Özellikle RCD testleri, devrenin en uç noktasından yapılmalı ve cihazın gerçek çalışma koşullarındaki performansı doğrulanmalıdır

Potansiyel dengeleme sistemi ayrıca detaylı şekilde incelenir. Elektriksel olmayan metal ekipmanların (kablo tavaları, metal borular vb.) eş potansiyel bara ile bağlantısı kontrol edilir ve süreklilik direnci ölçülür. Bu değerlerin düşük olması, arıza durumunda dokunma geriliminin güvenli seviyede kalmasını sağlar.

Bunun yanında termal kontroller de önemli bir yer tutar. Bağlantı noktalarında gevşeklik, aşırı yüklenme veya dengesiz yüklenmeden kaynaklanan ısınmalar termal kamera ile tespit edilebilir. Özellikle pano içindeki sıcaklık artışları, ileride oluşabilecek arızaların erken habercisidir

Tüm bu kontrollerin sonunda tesis için genel bir uygunluk değerlendirmesi yapılır. Tespit edilen uygunsuzluklar:

• Hafif kusur

• Ağır kusur

olarak sınıflandırılır ve raporlanır. Ağır kusurlar, doğrudan can ve mal güvenliğini tehdit eden durumlar olarak değerlendirilir ve acil müdahale gerektirir.

Sonuç olarak elektrik iç tesisat periyodik kontrolleri, sadece mevcut durumu inceleyen bir süreç değil; tasarım, uygulama ve işletme güvenliğini birlikte değerlendiren kapsamlı bir mühendislik denetimidir. Bu süreç doğru şekilde yürütülmediğinde, tesisin güvenli olduğu varsayımı tamamen yanıltıcı olabilir.
